                                                     電源模塊紋波測試方法

紋波和噪聲是疊加在直流輸出上的周期性和隨機性交流成分，它也影響著輸出精度，一般對紋波和噪聲采用峰-峰值計量(mV P-P )。

第一步，先將示波器帶寬設置為 20MHz，可以有效防止高頻噪聲；

第二步，采用平行線測試法、雙絞線或靠側法。

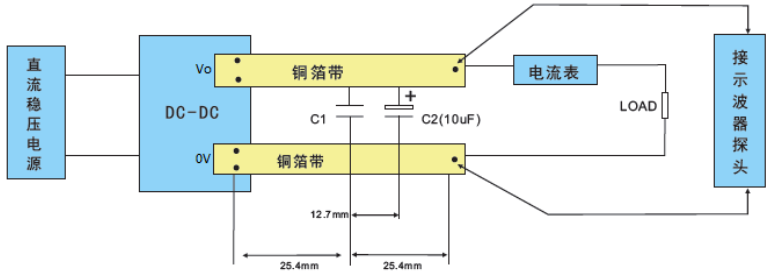

                                                                       平行測試法

注意 ：

1）C1：高頻陶瓷電容，一般容值為 1uF；

2）C2：采用容值為 10uF（電解電容），耐壓值降額 80%以上，與推薦值技術手冊一致；

3）兩平行線銅箔帶之間的距離為 2.5mm，兩平行銅箔帶的電壓降之和應小于輸出電壓值的2%。

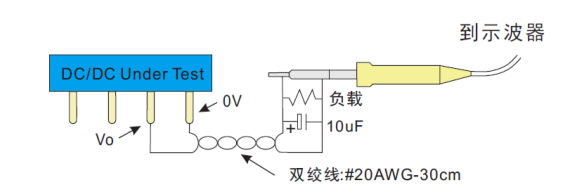

                                                      雙絞線測試法

如圖所示雙絞線測試法，采用 30cm 長、#20AWG 線規組成的雙絞線與被測開關電源的 Vo 及 0V 連接，

在 Vo 與 0V 之間接上阻性負載（假負載）。在雙絞線末端接一個10μF 電解電容，在測量點連接時，一端

接在 Vo 上，另一端接到地平面端。

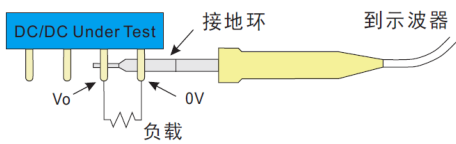

由于示波器的地線夾會吸收各種高頻噪聲干擾測量結果，為了屏蔽干擾可采用靠側法測試，如圖 所示。

                                                      靠測法

在測試雙路或是雙路以上模塊的輸出紋波噪聲時， 測試方法與單路輸出一樣，示波器探頭接在每路的輸出端測試。

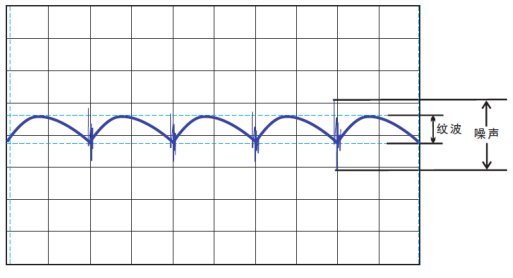

實際測試的紋波和噪聲會因電路和外接元件的不同而有所差異，下圖為實際測試的紋波噪聲波形。

                                          紋波噪聲測試波形
